VC nano 3D智能三维工业数字摄像机

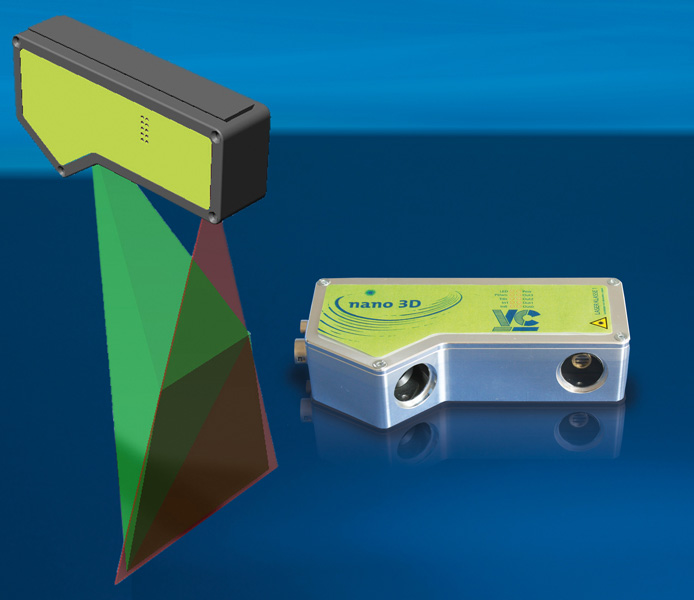

全新的VC nano 3D系列产品是德国Vision Components（VC）公司为3D机器视觉应用设计的智能产品，同时也适合2D检测应用。该系列产品结合了所有VC智能相机的优势：智能化设计、嵌入式处理和紧凑的外型设计。其外型尺寸仅有140 × 70 × 35mm，包括一台智能摄像机和一个5mW的线阵激光，基于三角测量法，可以实时记录行频超过400Hz(XR)或1KHz(YR)的图像数据。使用智能工业数字摄像机的DSP可以对这些图像数据进行分析，其计算能力高达5600 MIPS。
应用领域：
♦ 测量
♦ 机器人导航
♦ 完整性检测
♦ 冲压件重构
♦ 零件检测
♦ 其它3D应用
特点：
♦ 扫描频率：可达400MHz(XR)或1KHz(YR)
♦ XR系列激光：Class1，波长635nm，功率5mW
♦ YR系列激光：Class1， 波长660nm，功率30mW(可定制100mW\激光级别为2级的产品)
♦ 接口：2入4出@400mA，100Mbit Ethernet
♦ 处理器：高端DSP
♦ 供电电压：24V ±20%
♦ 尺寸：140 × 70 × 35mm，重量：400g
性能规格
VC nano 3D xr
xr630
xr830
xr1230
xr645
xr845
xr1245
工作距离(mm)
180
150
150
80
80
80
垂直测量范围± (mm)
90
55
35
35
25
15
垂直分辨率(µm)
50
30
20
20
15
10
最小水平测量范围(mm)
85
60
45
65
50
30
最大水平测量范围(mm)
200
120
70
100
70
40
最小水平分辨率(µm)
150
100
70
100
80
50
最大水平分辨率(µm)
300
200
100
150
100
60
像元尺寸 6.0×6.0 曝光时间 34μs - 2s 扫描频率(Hz) 400 处理/计算能力(µm) 5600MIPS, 700MHz
VC nano 3D yr
yr830
yr1230
yr1630
yr845
yr1245
yr1645
工作距离(mm)
240
175
160
95
80
80
垂直测量范围± (mm)
150
75
50
55
30
20
垂直分辨率(µm)
40
20
15
15
10
10
最小水平测量范围(mm)
100
70
55
80
55
40
最大水平测量范围(mm)
340
145
90
140
75
55
最小水平分辨率(µm)
80
55
45
60
45
35
最大水平分辨率(µm)
300
120
75
120
65
45
像元尺寸 5.3×5.3 曝光时间 21μs - 3s 扫描频率(Hz) 1K 处理/计算能力(µm) 5600MIPS, 700MHz
