测量显微镜107JA

产品简介：
   测量显微镜107JA，采用透、反射的方式对工件长度和角度作精密测量。特别适用于录象磁头、大规模集成电路线宽以及其它精密零件的测试。广泛地适用于计量室、生产作业线及科学研究等部门。
107J为光栅数显的小型精密测量仪器。工作台除作X、Y坐标的移动外，还可以作360º的旋转，亦可以进行高度方向做Z坐标的测量；采用双筒目镜观察。照明系统除作透、反射照明外还可以作斜光线照明。仪器进一步可连接CCD电视摄像头，作工件的轮廓放大；亦可连接计算机进行数据处理等测量。是一种理想的多用途的小型精密测量仪器

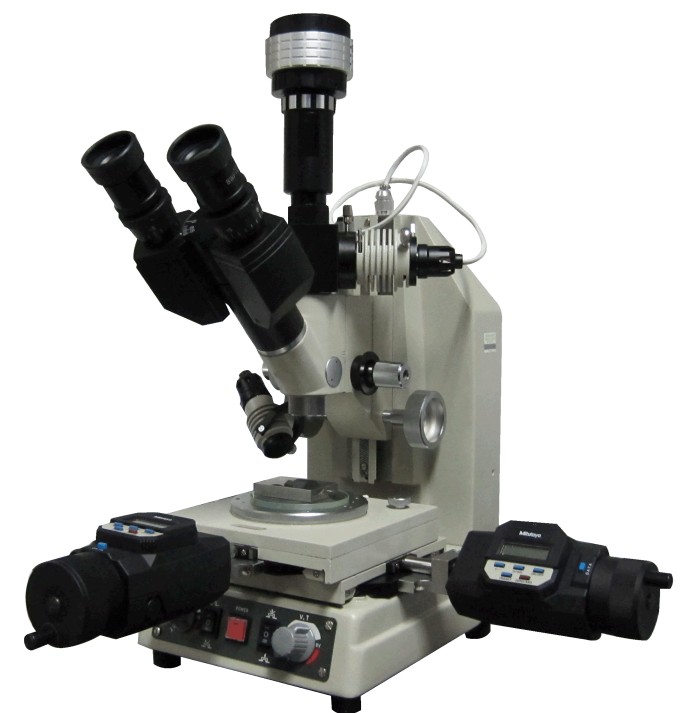

107JA测量显微镜
技术参数：
1、镜筒：粗动：调节范围 90毫米
  微动：调节范围2毫米
  高（Z）测量：范围1毫米，最小读数0.001毫米（比较测量）
  镜筒：双目镜筒 俯角45º
2、工作台：左右（X轴）：移动范围25毫米
    前后（Y轴）：移动范围25毫米
    分辨率：1微米
    旋转：360º
3、照明系统：光源： 透射照明，8V12W 蓝、绿色滤光片
             反射照明，8V12W 磨沙灯泡、绿色滤光片
             斜 照 明，8V12W绿色滤光片
             电源：AC220±22V 50/60Hz
4、光学系统： 目镜：BWF 10X
         物镜：5X、工作距离16、焦距28.6

    10X、工作距离11.6、焦距15.4
    40X、工作距离0.66、焦距4.4
