产品简介：
19J系列万能工具显微镜在工业生产和科研中使用十分广泛，是一种精度高、使用方便的光学计量仪器。

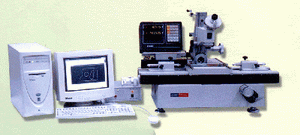

19JPC微型万能工具显微镜是应用计算机辅助测量的新一代高精度万能工具显微镜，能解决各种复杂的二维测量问题，如圆心、中心、交点、中心线、夹角等，在19JPC仪器上均能迎刃而解。该仪器采用光栅感传器和PC系列微机以及数据借口卡采集测量数据，同时在19JPC二维测量程度进行数据处理，显示并打印测量结果。操作十分方便，精度极高技术参数：
1、测量范围与分度值
类号
19JPC
X、Y坐标
X坐标
200毫米
Y坐标
100毫米
分度值
0.0005毫米
瞄准显微镜
升降行程
120毫米
立臂倾斜范围
左右各15度
分度值
10分
照明光阑调节范围
Φ3~Φ32毫米
分度值
1毫米
测角目镜
角度测量范围
360度
分度值
1分
轮廓目镜
角度测量范围
±7度
分度值
10分
圆弧分划板
曲率半径R0.1~100毫米
罗纹分划板
普通螺纹螺距t0.25~6毫米
梯形螺纹螺距t2~20毫米
光学分度台
（选购件）
测量范围
360度
分度值（投影读数）
10秒
玻璃台面直径
Φ106毫米
光学分度台
测量范围
360度
分度值
1分
光学定位器
测头直径（实际直径的极限检定误差不大于0.0005毫米）
Φ3±0.1毫米
测量力
8~14克
最大测量深度
15毫米
玻璃工作台
玻璃台面尺寸
215*130毫米
顶针架
最大夹持直径
Φ100毫米
最大夹持长度
被测件直径≤55mm时
750毫米
被测件直径>55mm时
600毫米
高顶针架
最大夹持直径
Φ180毫米
最大夹持长度
600毫米
V形架
左V形架前后调节范围
前后各5毫米
右V形架前后调节范围
向上15毫米向下3毫米
最大承载量
40公斤
2、瞄准显微镜光学参数
类 型
19JPC
19JPC
19JPC
物镜放大倍数标志值
1X
3X
5X
总放大倍数
用测角或轮廓目镜
10X
30X
50X
用双像目镜
15X
42X
65X
物方视场（毫米）
用测角或轮廓目镜
Φ20
Φ6.6
Φ4
用双像目镜
Φ13
Φ4.7
Φ3
工作距离（毫米）
用测角或轮廓目镜
81
90
65
用双像目镜
47
85
63
3、仪器精度：
温度要求：
（1） 作室的温度应为20℃±2℃
（2） 工作室的温度变化每小时不超过1℃
（3） 被测件和仪器的温差不超过0.5℃
在满足所规定的温度要求的条件下，仪器有如下的保证：
1）X、Y坐标
用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
19JPC：0级：（1+ L/100）um 式中L—测量长度，单位mm
仪器分划尺按修正表进行修正时：X不大于0.0025毫米
Y不大于0.0015毫米
2）测角目镜：
测量角度的最大不准确度：不大于1分
3）双像目镜
合像的不稳定性：不大于0.0005毫米
合像的不正确性：不大于0.001毫米
4）光学分度头
最大不准确度：不大于1分
5）光学分度台
最大不准确度：不大于30秒
6）光学定位器
测量的不稳定性：不大于0.001毫米
测量的不准确度：大于0.0015毫米
