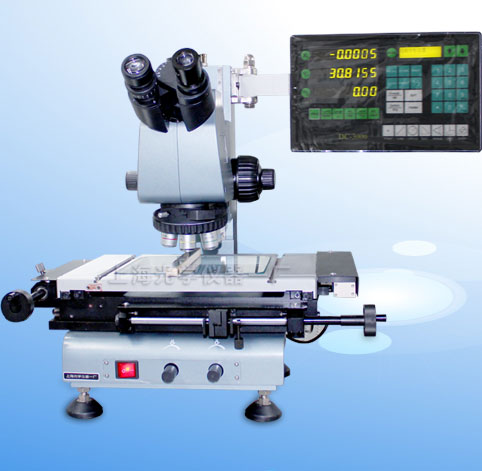

107JA型测量显微镜是一种小型二维数显测量的计量仪器，仪器主要采用透、反射照明方式，通过观察和数显系统对精密件的几何量（长度、角度）进行观察、分析、测量。特别适用于大规模集成电路线宽、小型零件（如钟表零件及其他精密件几何参数的测量）。仪器可以连接CCD进行影像测量。仪器体积小、重量轻、可广泛应用于计量室、生产作业线以及科学研究部门。
■仪器规格
1.测量范围： X:150mm;Y:100mm
2.工作台尺寸： 355×240mm (玻璃台面尺寸：210×175mm)
3.数显分辨率： 0.0005mm
4.仪器的回程误差： 0.002mm
5.仪器测量准确度： ≤（3+L/25）um（L为被测长度）
6.仪器的质量： 32.5kg
7.仪器外形尺寸： 420×550×600mm
8.输入电压： AC220/50Hz ±10%（工作照明电压5V/LED）
9.光学基本参数
物镜
目镜
总放大倍数
工作距离
(mm)
视场直径
(mm)
放大倍数
数值孔径
焦距(mm)
放大倍数
焦距
(mm)
4×/0.1
28.8
10×
25
40×
17.50
3.40
10×/0.25
15.4
100×
11.60
1.40
40×0.65
4.4
400×
0.66
0.35
■照明光源
1.反射照明： 5V， 3W （LED）
2.透射照明： 5V， 3W （LED）
