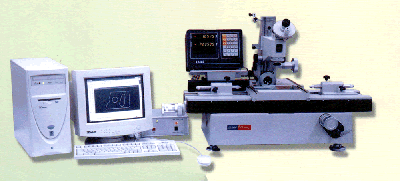

万能工具显微镜
用途：
1、19JPC微机型万能工具显微镜是应用计算机辅助测量的新一代万能工具显微镜，能解决各种复杂的二维测量问题。
2、传统的万工显对于视场中不能直接观测到的几何元素，如圆心、中点、交点、中心线及其相互距离，夹角等等都很难进行测量， 而在19JPC万能工具显微镜上均能迎刃而解。
3、该仪器采用精密光栅传感器和PC系列微机以及数据接口卡采集测量数据，同时19JPC二维测量程序进行数据处理，显示并打印测量结果。仪器操作方便，按照屏幕显示图形菜单，键入测量命令就可以开始测量。
4、仪器在测量过程中，彩色显示器屏幕上可实时显示瞄准点的工件坐标，直角坐标或极坐标可随时转换，对于极坐标测量及凸轮测量尤为方便。
5、仪器使用公制和英制两种计量单位。计算精度分别达0.0001毫米和0.00001寸。 仪器可对工作台滑座导轨的装配误差自动修正，进一步提高了测量精度。
万能工具显微镜
特点：
微机型万能工具显微镜19JPC是在数字式万能工具显微镜19JC的基础上采用计算机技术对测量数据进行数据处理。配置了优于影象法和轴切法的双光束干涉条纹测量法使微机型万能工具显微镜系统性能得到了大大提高，软件的可组合性和可开发性增强了系统的功能，在更大范围内满足广大用户的需要。微机型万能工具显微镜是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置。
典型测量对象
测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、小径、螺距、牙型半角。
测量齿轮滚刀的导程、齿形和牙型角。
测量电路板、钻模或孔板上的孔的位置，键槽的对称度等形位误差。
主显微镜配有多种目镜和物镜，视场大，成像清晰。
采用光电数显技术，以精密光栅尺作为测量元件。采用先进计算机技术，将光栅数显系统采集的长度信号实时输入计算机，有专用二维测量软件进行数据处理，并打印出结果或图形，准确，高效。
主显微镜可左右偏摆，用于对螺旋零件进行测量。
以非接触测量为基本方法，透、反射照明，可检验几何形状复杂的零件。
附件齐全，使用面广。
光学系统
有限远光学系统
观察方法
目镜筒
三目镜筒/标准C口
光学方式
反射光照明
物镜放大倍数标志值
1x
3x
5x
总放大倍数
用测角或轮廓目镜
10x
30x
50x
用双像目镜
15x
42x
65x
物方视场（mm）
用测角或轮廓目镜
Φ20
Φ6.6
Φ4
用双像目镜
Φ13
Φ4.7
Φ3
工作距离（mm）
用测角或轮廓目镜
81
90
65
用测角或轮廓目镜
47
85
63
测量范围与分度值
▼1.测量范围与分度值
(1)X、Y坐标
测量范围：200*100mm
分度值：0.0005mm(19JPC型)
(2)瞄准显微镜
升降行程:120mm
立臂倾斜范围:左右各15度
分度值:10分
照明光阑调节范围:Φ3~Φ3mm
分度值:1mm
(3)测角目镜
角度测量范围:360度
分度值:1分
(4)轮廓目镜
角度测量范围:±7度
分度值:10分
圆弧分划板:曲率半径R0.1~100毫米
罗纹分划板:普通螺纹螺距t0.25~6毫米
梯形螺纹螺距t2~20毫米
(5)光学分度
测头直径:Φ3±0.1mm(实际直径的极限检定误
0.0005毫米)
测量力:8 - 14g
最大测量深度:15㎜
(6)玻璃台面尺寸:215×130㎜
(7)顶针架
最大夹持直径:φ100㎜
最大夹持长度
被测件直径≤55mm时:750mm
被测件直径>55m:600mm
(8)高顶针架
最大夹持直径:Φ180mm
最大夹持长度:600mm
(9)V形架
左V形架前后调节范围:前后各5毫米
右V形架前后调节范围:向上15毫米向下3毫米
仪器精度
温度要求：
(1) 作室的温度应为20℃±2℃
(2)工作室的温度变化每小时不超过1℃
(3)被测件和仪器的温差不超过0.5℃
在满足所规定的温度要求的条件下，仪器有如下的保证：
a.X、Y坐标
用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
19JPC：0级：（1+ L/100）um 式中L—测量长度，单位mm
仪器分划尺按修正表进行修正时：X不大于0.0025毫米
Y不大于0.0015毫米
b.测角目镜：测量角度的最大不准确度：不大于1分
c.双像目镜
合像的不稳定性：不大于0.0005毫米
合像的不正确性：不大于0.001毫米
d.光学分度头最大不准确度：不大于1分
e.光学分度台最大不准确度：不大于30秒
f.光学定位器
测量的不稳定性：不大于0.001毫米
测量的不准确度:不大于0.0015毫米
外型尺寸
980 *1020*640
重量
约250㎏
二、选购件
1
光学分度台
测量范围:360度
分度值(投影读数):10秒
玻璃台面直径:Φ106mm
