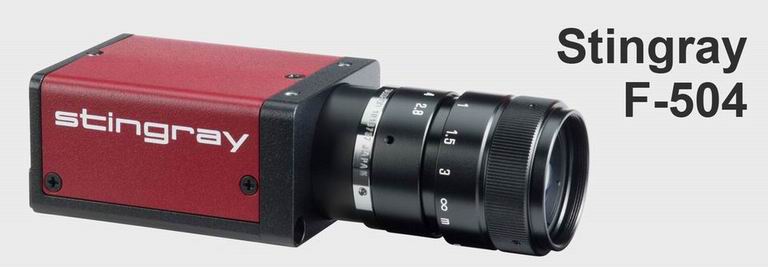

Stingray F-504B/C

                                                            Stingray F-504B/C
                                    高性能的1394b接口工业数字摄像机 - 5百万像素- 帧率为9帧

   Stingray F-504B/C是德国Allied Vision Technologies公司（德国AVT）生产的一款1394工业数字摄像机，采用5百万像素的CCD传感器（ICX655）。在全分辨率下，Stingray F-504B/C工业数字摄像机的帧率可达9fps。可通过减小AOI（感兴趣区域）、采用Binning模式或子采样方法来获取更高的帧率。

 ♦ Sony ICX655成像传感器

 ♦ 触发采集方式
   ◊ 可编程触发
   ◊ 电平触发
   ◊ 单帧触发
   ◊ 多帧触发
   ◊ 可编程延迟触发

可选项
 ♦ 1394b 连接器：2× Copper（Daisy Chain）或1× GOF，1× Copper
 ♦ 各种IR Cut/Pass（红外截止/通过）滤光片备选
 ♦ 可定制各种镜头接口
 ♦ 通过航空插头输出电压（Daisy Chain）
 ♦ 可旋转角度头
 ♦ 机身白色医疗涂装
 ♦ 提供紧凑外壳型号
 ♦ 可定制板级产品

Stingray F-504
数据接口	IEEE 1394b - 80 2800Mb/s, 2 ports，daisy chain，光纤（GOF）可选
分辨率	2452 × 2056
传感器型号	Sony ICX655
传感器类型	CCD 逐行扫描
传感器尺寸	Type 2/3
像元尺寸	3.45 µm
镜头接口	C
在全分辨率下的最大帧率	9 fps
A/D	14 bit
板载FIFO	64 MB
输出
位深	8-14 bit
灰度模式	Mono 8，Mono 12，Mono16
YUV彩色模式	YUV411，YUV422
RGB彩色模式	RGB8
Raw彩色模式	Raw8，Raw12，Raw16
输入输出（GPIOs）
TTL I/Os	0
光耦隔离I/Os	2入4出
RS-232	1
电源/重量/尺寸/规范
供电（DC）	8V - 36V
功率（12V）	< 4 W
重量	92 g
机身尺寸（L × W × H）	72.9 × 44 × 29mm，含线缆接插件，不包含三脚架和镜头
符合规范	CE, FCC Class B, RoHS

高级功能
        Stingray系列摄像机内置诸多实时图像预处理功能，这些功能通过摄像机内部的FPGA来实现，减小了主机CPU的负荷，因此只需要配备一台价格实惠的主机即可。

 ♦ AOI（真正的部分扫描），可指定AOI用于相机自动确定最佳调整参数
 ♦ 可编程查找表LUT/白平衡/色度/色饱和度
 ♦ 增益
   ◊ 自动增益/手动增益
   ◊ 增益调整范围：0 - 24.4dB
 ♦ 曝光控制
   ◊ 自动曝光/手动曝光
   ◊ 曝光时间设定范围：42µs - 67s
 ♦ 颜色校正
 ♦ 阴影校正
 ♦ 高动态范围（HNR）模式（可达24dB）
 ♦ 局部彩色抗锯齿功能 (Local color anti-aliasing)
 ♦ 抽行抽列，2x - 8x binning（b/w）
 ♦ 低噪声Binning模式
 ♦ 坏点校正
 ♦ 序列模式 (采集连续图像时，每帧图像可实时切换不同的参数而不中断采集)
 ♦ 图像镜像
 ♦ 延迟图像传输
 ♦ SIS（图像安全签名，触发时间标签，采集帧数等等）
 ♦ 存储用户的设置
