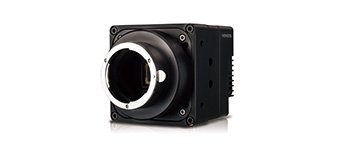

VP-71MC-M/C 4

集成热电制冷技术的7100万像素分辨率CMOS相机

　　VP-71MC工业相机是韩国Vieworks公司推出的VP系列的最新成员，是一款配备CameraLink接口的7100万像素分辨率CMOS相机。VP-71MC工业相机采用CMOSIS的7100万像素CMOS感光芯片（CHR 70M），在全分辨率下提供4 fps的帧率。

　　VP-71MC工业相机是帕尔贴热电制冷（TEC）相机，采用专为高端医疗市场用户所研发的制冷技术。帕尔贴热电制冷技术可使CMOS感光芯片的工作温度比环境温度低20度。制冷功能使相机更稳定地运行，实现长时间曝光，从而提高相机的灵敏度。该工业相机是FPD、PCB和半导体检测等高要求应用的理想选择。

产品特点

• 帕尔贴热电制冷——低于环境温度20度

• 7100万像素分辨率CMOS感光芯片

• CameraLink Medium模式下帧率高达4.2fps

• 使用热电制冷技术最小化噪点数目（最高可达99%）

• 平场校正

• 坏点校正

• DSNU和PRNU校正

• 现场可升级固件

规格参数

型号			VP-71MC-M/C 4
分辨率 (H × V)			10000 × 7096
传感器			CMOSIS CHR70M
靶面尺寸（光学规格）			31.00 mm × 24.11 mm (38 mm)
传感器类型			高分辨率CMOS感光芯片
像元尺寸			3.1μm × 3.1μm
接口	2 Tap		CameraLink Base
	4 Tap-标准		CameraLink Medium
	4 Tap-高速
最大帧率			2.1 fps (CL Base) 2.9 fps (CL Medium) 4.2 fps (CL Medium / Overclocked)
传输时间			476 ms (CL Base) 335 ms (CL Medium) 238 ms (CL Medium / Overclocked)
曝光时间			66 μs - 7 s（步长1行）
像素数据格式			8 / 10 / 12bit
曝光方式			行曝光
数据输出像素时钟速度		2 Tap	85MHz
		4 Tap	标准：60MHz   高速：85MHz
触发模式			Free-Run（连续采集），外部触发 可编程曝光时间和触发极性
动态范围			63 dB
制冷方法			帕尔贴热电制冷
制冷性能			低于环境温度20度——使用风扇进行标准制冷
尺寸/重量			90mm × 90mm × 137 mm, 1500g（F口）
工作温度			0℃ ~ +40℃
储存温度			-40℃ ~ +70℃
镜头接口			F口，可根据要求定制接口
供电要求			10 ~ 24 V DC, Typ. 20.0 W
认证			CE, FCC, KC
配置软件			Configurator

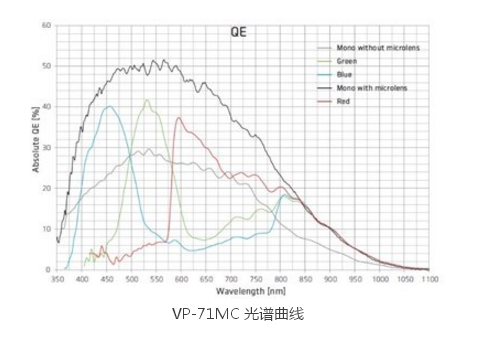

光谱曲线
