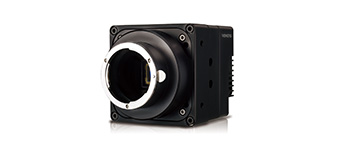

VP-50MX-M/C 30

5000万像素帕尔贴热电制冷相机

　　VP-50MX工业相机是韩国Vieworks公司推出的VP系列的最新成员，是一款配备CoaXPress接口的5000万像素分辨率的CMOS相机。VP-50MX工业相机采用AMS CMOSIS的5000万像素CMOS感光芯片（CMV50000），以7920 × 6004像素分辨率提供高达30.9fps的帧率。该帕尔贴热电制冷（TEC）相机，采用专为高端医疗市场用户所研发的制冷技术。帕尔贴热电制冷技术可使CMOS感光芯片的工作温度比环境温度低12度左右。制冷功能使相机更稳定地运行，实现长时间曝光，从而提高相机的灵敏度。该工业相机是FPD、PCB和半导体检测等高要求应用的理想选择。

产品特点

• 5000万像素分辨率 (AMS CMOSIS)

• 帕尔贴热电制冷——运行时大约低于环境温度12度

• 使用热电制冷技术最小化噪点数目

• CoaXPress接口使用4根同轴电缆（4CH），25 Gbps下帧率高达30 fps

• 坏点校正

• 平场校正

• DSNU和PRNU校正

规格参数

号		VP-50MX-M/C 30
分辨率 (H × V)		7920 × 6004
传感器		AMS CMOSIS CMV 50000
靶面尺寸（对角线）		35 mm (45.72 mm)
传感器类型		高速CMOS感光芯片
像元尺寸		4.6μm × 4.6μm
接口		CoaXPress
最大帧率		1CH: 7.7fps @6.25 Gbps  2CH: 15.5fps @6.25 Gbps  4CH: 30.9 fps @ 6.25 Gbps
曝光时间（步长1μs）		1 μs - 60 s
局部扫描（最大速度）		3968 fps @ 4行
像素数据格式	黑白	Mono 8 / Mono 10 / Mono 12
	彩色	BG Bayer 8 / BG Bayer 10 / BG Bayer 12
曝光方式		全局曝光
曝光模式		Free-Run（连续采集）、定时和触发宽度
动态范围		64 dB
增益控制		1×~ 30× （步长1/1024）
黑电平控制		0 ~ 256 LSB @ 12 bit (步长1 LSB)
制冷方法		帕尔贴热电制冷
制冷性能		低于环境温度12度——使用风扇进行标准制冷
尺寸/重量		90mm × 90mm × 146 mm, 1400g
工作温度		-5℃ ~ +40℃
储存温度		-40℃ ~ +70℃
振动/冲击		3G (20 ~ 200 Hz) XYZ / 10G 6ms
镜头接口		F口，可根据要求定制接口
供电要求	外部	10 ~ 24 V DC, Typ. 24.0 W
	PoCXP	不支持
认证		CE, FCC, KC
API SDK		Vieworks Imaging Solution 7.X

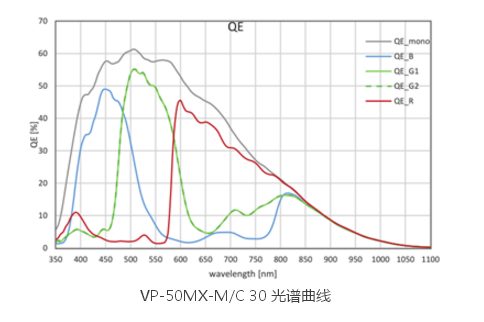

光谱曲线
