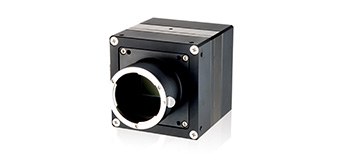

VN-29MC-M/C 5

用于扩展分辨率的纳米级像素移位相机

　　VN-29MC工业相机是韩国Vieworks公司推出的一款配备CameraLink接口的2900万像素CCD相机，专为拍摄物体固定且需要高分辨率的应用而设计。采用Vieworks先进的基于精确压电平台的像素移位技术，VN-29MC相机的分辨率可以从2900万像素扩展至2亿6,000万像素。使用VN-29MC工业相机，用户可以在9次移位拍摄模式下采集2亿6,000万像素分辨率的图像。该工业相机是FPD检测、文档和胶片扫描、科研和科学成像等应用的理想选择。

产品特点

• 纳米级像素移位机制

• 扩展分辨率高达2亿6,000万像素

• 真彩全帧分辨率

• 改进的填充因子

• 逐行扫描行间转移CCD感光芯片

• 平场校正

• 现场可升级固件

• 坏点校正

规格参数

型号		VN-29MC-M/C 5
分辨率 (H × V)	×1模式	6576 × 4384, 28.8M
	×4模式	13152 × 8768, 115.3M
	×9模式	19728 × 13152, 259.5M
传感器（ON Semiconductor）		KAI-29050
靶面尺寸（光学规格）		35 mm
传感器类型		逐行扫描行间转移CCD
像元尺寸		5.5μm × 5.5μm
接口		CameraLink
最大 帧率 (40MHz)	×1模式	4.8fps
	×4模式	1.2fps
	×9模式	0.5fps
曝光时间（步长10μs）		1/100000 s - 7 s
局部扫描（最大速度）		15.2 fps @ 1000行
像素数据格式		8 / 10 / 12bit
曝光方式		全局曝光
CameraLink像素时钟		40/80 MHz
触发模式		Free-Run（连续采集），交叠，快速， 双重可编程曝光时间和触发极性
动态范围		62 dB
移位范围		0 ~ 15μm, 步长1 nm
移位分辨率		0.001μm
移位控制		手动模式或顺序模式 （黑白相机：4/9次移位拍摄； 彩色相机：4/16/36次移位拍摄）
移位延迟		< 8 ms
尺寸/重量		90mm × 90mm × 123.5 mm, 1200g
工作温度		10℃ ~ +40℃
储存温度		-40℃ ~ +70℃
镜头接口		F口，可根据要求定制接口
供电要求		10~14 V DC, Typ. 10 W
认证		CE, FCC, KC
配置软件		Configurator

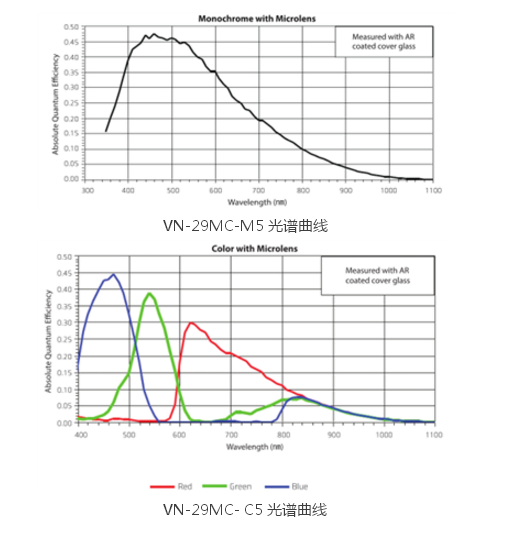

光谱曲线
