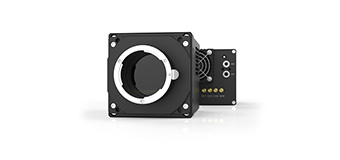

VNP-200MX-M/C 30

配备帕尔贴热电制冷技术的2亿像素移位相机

　　VNP-200MX相机是韩国Vieworks公司推出的一款具有像素移位功能的帕尔贴热电制冷（TEC）工业相机，适用于需要高分辨率和高图像质量的应用。帕尔贴热电制冷技术可使感光芯片的工作温度比环境温度低11度，降噪效果显著。采用Vieworks基于精确压电平台的像素移位技术，VNP-200MX工业相机可以采集4亿2,700万像素分辨率的图像。其CoaXPress接口支持使用四根同轴电缆（CH）以高达25 Gbps的速率传输图像数据。该工业相机是FPD检测、文档和胶片扫描、科研和科学成像等应用领域的理想选择。

产品特点

• 5000万像素分辨率（AMS CMOSIS）

• 纳米级像素移位机制

• 扩展分辨率在3fps下高达4亿2,700万像素（9次移位拍摄模式）

• 帕尔贴热电制冷

• CoaXPress接口使用4根同轴电缆，25 Gbps下帧率高达30 fps

• 平场校正

• 坏点校正

• DSNU和PRNU校正

规格参数

型号			VNP-200MX-M/C 30
分辨率(H × V)			7920 × 6004
传感器			AMS CMOSIS CMV 50000
靶面尺寸			36.43mm×27.62mm （对角线：45.72mm，光学规格：35mm）
传感器类型			高速CMOS感光芯片
像元尺寸			4.6μm × 4.6μm
接口			CoaXPress
最大 帧率	47.5 MP		1CH: 7.7 fps @ 6.25 Gbps  2CH: 15.5 fps @ 6.25 Gbps  4CH: 30.9 fps @ 6.25 Gbps
	190 MP		1CH: 2 fps @ 6.25 Gbps  2CH: 3.9 fps @ 6.25 Gbps  4CH: 7.7 fps @ 6.25 Gbps
	427 MP		1CH: 1 fps @ 6.25 Gbps  2CH: 1.7 fps @ 6.25 Gbps  4CH: 3.4 fps @ 6.25 Gbps
曝光时间（步长1μs）			1 μs - 60 s
局部扫描（最大速度）			3968 fps @ 4行
像素数据 格式		黑白	Mono 8 / Mono 10 / Mono 12
		彩色	BG Bayer 8 / BG Bayer 10 / BG Bayer 12
曝光方式			全局曝光
曝光模式			Free-Run（连续采集），定时和触发宽度
动态范围			64 dB
增益控制			1× ~ 30× (步长1/1024)
黑电平控制			0 ~ 256 LSB @12 bit (步长1 LSB)
移位范围			0 ~ 7.5μm, 步长1 nm
移位分辨率			0.001μm
移位控制			顺序模式（mono4, mono9, mono2H, mono2V, bayer4, bayer16）
制冷方法			帕尔贴热电制冷
制冷性能			低于环境温度11度——使用风扇进行标准制冷
尺寸/重量			90mm × 90mm × 191 mm,1920g
工作温度			-5℃ ~ +40℃
储存温度			-40℃ ~ +70℃
镜头接口			F口，可根据要求定制接口
供电要求		外部	10~24 V DC, Typ. 26.0 W
		PoCXP	不支持
认证			CE, FCC, KC
API SDK			Vieworks Imaging Solution 7.X

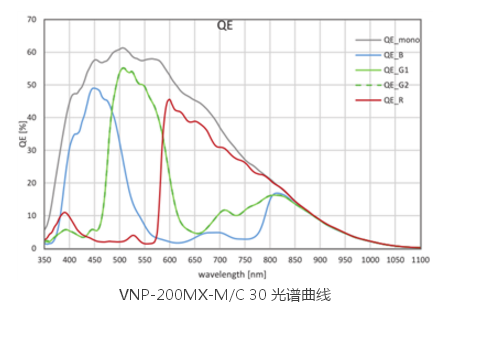

光谱曲线
