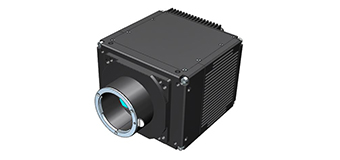

VNP-29MC-M/C 5

集成帕尔贴热电制冷技术的纳米级像素移位相机

　　VNP系列工业相机是韩国Vieworks公司推出的具有像素移位功能的帕尔贴热电制冷（TEC）工业相机，适用于需要高分辨率和高质量图像的应用。帕尔贴热电制冷技术可使CCD感光芯片的工作温度比环境温度低15度，降噪效果显著。采用Vieworks基于精确压电平台的像素移位技术，VNP-29MC工业相机可以采集2亿6,000万像素分辨率的图像。该工业相机是FPD检测、文档和胶片扫描、科研和科学成像等应用领域的理想选择。

产品特点

• 纳米级像素移位机制

• 帕尔贴热电制冷

• 扩展分辨率高达2亿6,000万像素

• 真彩全帧分辨率

• 改进的填充因子

• 逐行扫描行间转移CCD感光芯片

• 平场校正

• 坏点校正

规格参数

型号		VNP-29MC-M/C 5
分辨率 (H × V)	×1 模式	6576 × 4384, 28.8M
	×4模式	13152 × 8768, 115.3M
	×9模式	19728 × 13152, 259.5M
传感器		ON Semiconductor KAI-29050
靶面尺寸（光学规格）		35 mm
传感器类型		逐行扫描行间转移CCD
像元尺寸		5.5μm × 5.5μm
接口		CameraLink
最大 帧率 (40MHz)	×1模式	4.8fps
	×4模式	1.2fps
	×9模式	0.5fps
曝光时间（步长10μs）		1/100000 s - 7 s
局部扫描（最大速度）		15.2 fps @1000行
像素数据格式		8 / 10 / 12bit
曝光方式		全局曝光
数据输出像素时钟		40/80 MHz
触发模式		Free-Run（连续采集），交叠，快速， 双重可编程曝光时间和触发极性
动态范围		62 dB
移位范围		0 ~ 15μm, 步长1 nm
移位分辨率		0.001μm
移位控制		手动模式或顺序模式（黑白相机：4/9次移位拍摄；彩色相机：4/16/36次移位拍摄）
移位延迟		< 8 ms
制冷方法		帕尔贴热电制冷
制冷性能		低于环境温度15度——使用风扇进行标准制冷
尺寸/重量		94mm × 120mm × 183.9 mm, 2.3kg
工作温度		10℃ ~ +40℃
储存温度		-40℃ ~ +70℃
镜头接口		F口，可根据要求定制接口
供电要求		10~14 V DC, Typ. 26.5 W
认证		CE, FCC, KC
配置软件		Configurator

光谱曲线
