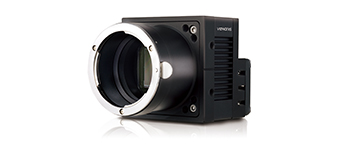

VA-29MC2-M/C 6

29MP分辨率高速可编程数字相机

　　VA-29MC2-M/C 6是韩国Vieworks公司研发生产的一款29MP分辨率逐行扫描高性能CCD相机，是VA系列CameraLink接口相机的新成员。Vieworks公司的先进技术已经得到世界领先的平板显示器制造商的认可，正因为Vieworks的先进技术，VA-29MC2-M/C 6相机在提供出色图像质量的同时，也能够保证高速的图像处理能力。该相机在其2900万像素分辨率的全分辨率下，帧率可达6.1fps。

　　VA-29MC2-M/C 6兼具高分辨率和高速特性，是平板显示器检测、PCB检测、半导体检测等应用的理想选择。

产品特点

• 2900万像素分辨率

• 逐行扫描行间转移CCD传感器

• 8/10/12 bit数据输出

• 配置了CameraLink Medium数据接口，帧率可达6.1fps

• 全局曝光

• 平场校正

• 坏点校正

• 现场可升级固件

应用领域

• 平板显示器、电子元件、半导体检测

• 科研级成像

• 显微镜和计量

规格参数

型号	VA-29MC2-M/C 6
光谱	黑白/彩色
分辨率(H × V)	6576×4384
传感器（ON Semiconductor）	KAI-29050
靶面尺寸	36.17mm× 24.11mm（35mm）
传感器类型	逐行扫描,行间转移CCD
像元尺寸	5.5μm×5.5μm
传感器输出	1,2,4 Tap
数据接口	CameraLink
最大帧率	标准：4.8fps@Camera Link Base 高速：6.1fps@CameraLink Medium
曝光时间	1μs ~ 60s (步长：10μs)
局部扫描（最大速度）	18fps@1000 Lines
像素深度	8 / 10 / 12 bit
曝光方式	全局曝光
数据输出像素时钟频率	标准：40 MHz(1或2 Tap)/ 80 MHz（4 Tap） 高速：52 MHz(1或2 Tap)/ 52 MHz（4 Tap）
触发模式	Free-Run（连续采集）, 标准, 快速, 双重, 交叠 可编程的曝光时间和触发极性
动态范围	64dB
Binning	×1, ×2, ×4（水平和垂直）
查找表	用户自定义查找表（LUT）
黑电平偏移	可调（0 ~ 127 LSB@12 bit，256 steps）
模拟增益	0 ~ 32dB，900 steps
镜头接口	F口，根据需求定制
尺寸/重量	68mm×68mm×102mm/ 500 g（F口）
工作温度	-5℃ ~ 40℃,
存储温度	-40℃ ~ 70℃
电源	10 ~ 14 V DC, 9.5W（典型值）
认证	CE, FCC, KC
配置软件	Configurator

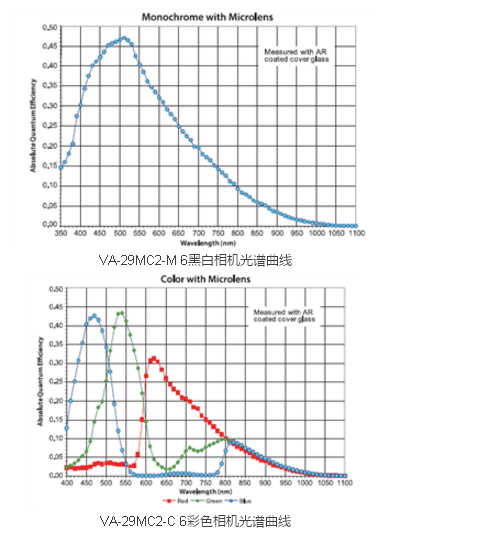

 光谱曲线
