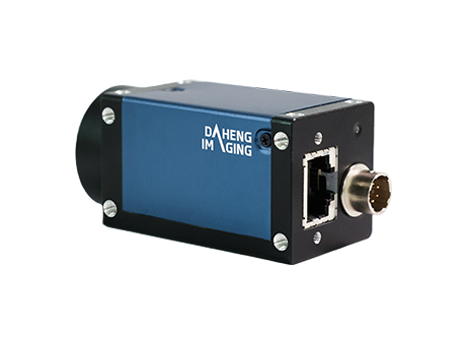

MER3-506-58G3C-P-AF

水星三代500万像素2.5GigE接口彩色工业相机

MER3-506-58G3C-P-AF相机采用全局曝光的Sony Pregius S 背照式 CMOS 感光芯片， 通过GigE数据接口进行图像数据的传输， 传输速度可达2.5Gbit/s，支持Power over Ethernet， 并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装， 是高可靠性的工业数字相机产品。

产品特点

支持自动对焦

序列控制功能支持多组功能参数配置

两种触发类型：帧开始（Frame Start）/帧高速连拍开始（Frame Burst Start）

两种曝光模式：标准曝光模式 / 极小曝光模式

Gamma、像素抽样、数字移位、黑电平

查找表、参数组、计数器和定时器功能

支持 Burst采集、电平控制曝光功能

支持环境光源预设、颜色转换、饱和度功能

取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

提供512K用户数据区，保存算法系数、参数配置等

规格参数

型号	MER3-506-58G3C-P-AF
品牌	大恒图像
分辨率	2448×2048
帧率(fps)	56.04
传感器厂商	Sony
传感器	1/1.8" IMX547 Global shutter CMOS
像元尺寸	2.74μm
像素深度	8 bit，12 bit
数据接口	2.5GigE
镜头接口	C
光谱	彩色
图像数据格式	Bayer RG8，Bayer RG12，RGB8，BGR8，Mono8
信噪比	39.85 dB
曝光时间	标准：3μs ~ 20μs，实际步长：1μs；21μs ~ 1s，实际步长：1 行周期；极小：1 ~ 2.4μs，实际步长：0.1μs
增益	0dB ~ 16dB
Binning	不支持
像素抽样	Sensor：1×1，2×2
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，2 路双向 GPIO
供电要求	12 ~ 24 VDC 或 PoE
功率	< 5.5 W @ 12V / PoE
工作温度	0°C ~ +50°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	29 mm × 29 mm × 50.6 mm
重量	69 g
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision，GenICam

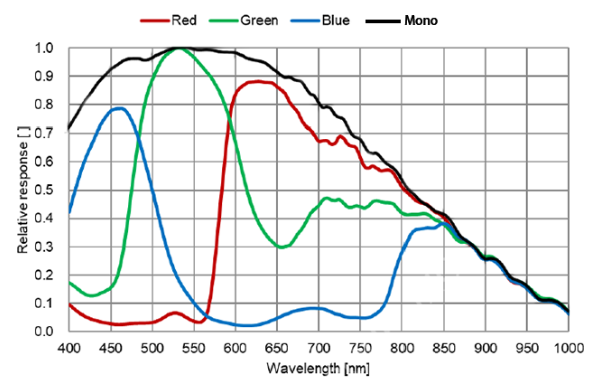

光谱曲线
