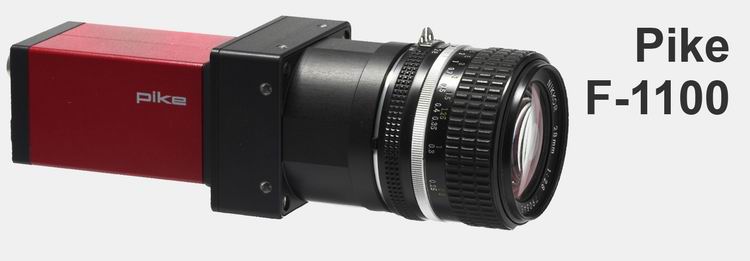

Pike F-1100B/C

       Pike F-1100B/C是德国Allied Vision Technologies公司（德国AVT）生产的一款1100万像素的1394b接口工业数字摄像机，拥有出色的图像质量。可工作在single tap或者dual tap模式下。在全分辨率下，Pike F-1100B/C工业数字摄像机的帧率可达4.9fps（dual tap）。可通过减小AOI（感兴趣区域），采用binning（b/w）模式或子采样方式可以获取更高的采集帧率。

 ♦ Truesense KAI-11002成像传感器
 ♦ 标准配置：Class 2传感器，可选配置：Class0/1 传感器
 ♦ 标准配置：F接口
 ♦ 触发采集方式
     ◊ 可编程触发,电平触发,,单帧触发,多帧触发,可编程延迟触发
 ♦ 可选项
     ◊ 1394b 连接器：2× Copper（Daisy Chain）或1×GOF,1×Copper
     ◊ 各种IR cut/pass（红外截止/通过）滤光片备选
     ◊ M42/M58接口
     ◊ 通过航空插头输出电压（Daisy Chain）
     ◊ 可旋转角度头
     ◊ 机身白色医疗涂装

性能规格

Pike F-1100
数据接口	IEEE 1394b – 800Mb/s, 2 ports，daisy chain，光纤（GOF）可选
分辨率	4008 × 2672
传感器型号	Truesense KAI-11002
传感器类型	CCD 逐行扫描
传感器尺寸	Type 35 mm
像元尺寸	9 µm
镜头接口	F
在全分辨率下的最大帧率	5 fps
A/D	14 bit
板载FIFO	256 MB
输出
位深	8-14 bit
灰度模式	Mono 8，Mono 12，Mono16
YUV彩色模式	YUV411，YUV422
RGB彩色模式	RGB8
Raw彩色模式	Raw8，Raw12，Raw16
输入输出（GPIOs）
TTL I/Os	0
光耦隔离I/Os	2入4出
RS-232	1
电源/重量/尺寸/规范
供电（DC）	8V - 36V
功率（12V）	4 W
重量	380g
机身尺寸（L × W × H）	142.8 × 59 × 59mm，含线缆接插件，不包含三脚架和镜头
符合规范	CE, FCC Class B, RoHS

高级功能

 ♦ 可编程查找表LUT/白平衡/色调/色饱和度
 ♦ 增益
     ◊ 自动增益/可编程控制
     ◊ 增益调整范围：0 - 24dB
 ♦ 曝光控制
     ◊ 自动曝光/一键曝光/可编程曝光
     ◊ 曝光时间设定范围：129µs - 67s
 ♦ 颜色校正
 ♦ 阴影校正
 ♦ 坏点校正
 ♦ 高信噪比模式（可达24dB）
 ♦ Smear效应补偿
 ♦ 抽行抽列,2× - 8× binning（b/w）
 ♦ AOI (可指定AOI用于相机自动确定最佳调整参数)
 ♦ 序列模式 (采集连续图像时，每帧图像可实时切换不同的参数而不中断采集)
 ♦ 图像镜像
 ♦ 延迟图像传输
 ♦ SIS（图像安全签名,触发时间标签,采集帧数等等）
 ♦ 存储用户的设置
